Parting and release
Discuss parting line, Gefälle, undercuts, sliders and ejection around the current part revision.
Startseite / Ingenieurwesen / 3D Formdesign
Engineering-Überprüfung
3D Formdesign
Translate approved part requirements into a mold concept that can be reviewed, questioned and refined before build.
A design review should expose the important choices
The design package and approval points depend on the agreed project scope. These are the decisions buyers and engineers commonly need to inspect.
Feed and cooling
Review gate, runner and cooling concepts in relation to part appearance, geometry and resin.
Tool structure
Clarify cavities, mold base, Einlagen, maintenance access and machine interfaces where relevant.
Open issues
Keep unresolved risks visible so customer and tooling teams can decide on the next revision.

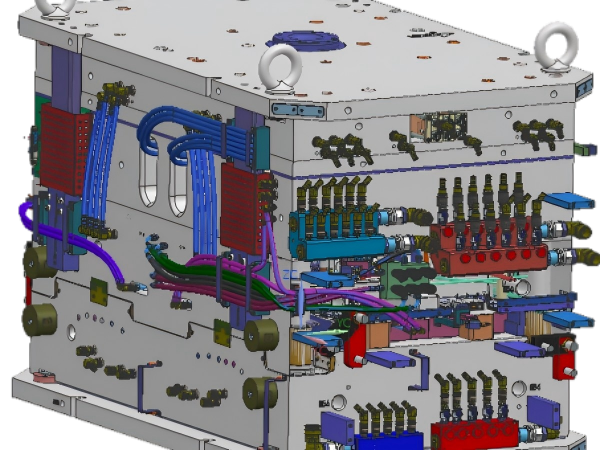

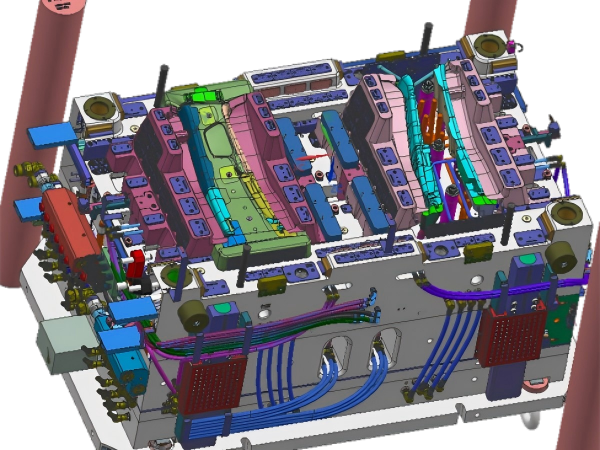

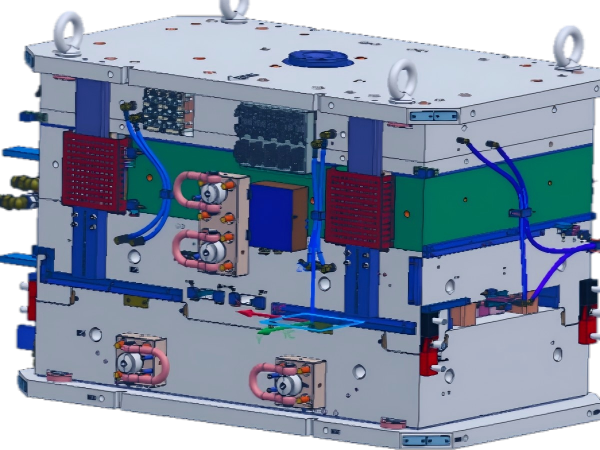

See the design, dann die Details überprüfen
Illustrationen zeigen technische Beispiele und definieren für jedes Projekt keine Standardlieferung.
Von der Eingabe bis zur Genehmigung
Design ist am nützlichsten, wenn jede Überarbeitung auf eine Anforderung oder Überprüfung zurückverfolgt werden kann.
Bestätigung des Briefings
Erinnere die Zeichnungsänderung, Material, Teilfunktions- und kritische Akzeptanzpunkte.
Überprüfen DFM-Befunde
Kläre Herstellbarkeitsfragen, die das Formkonzept betreffen.
Bewerten Sie das Konzept
Untersuchen Sie 3D-Ansichten und vereinbarte unterstützende Zeichnungen, notieren Sie alle gewünschten Änderungen.
Genehmigung der Akten
Bestätigen Sie die akzeptierte Überarbeitung und offene Punkte vor der nächsten Werkzeugphase.
Häufige Fragen
Kann ein Kunde das Formdesign vor der Fertigung überprüfen?
Stimmen Sie das Überprüfungspaket und den Genehmigungspunkt während der Projektplanung ab. Die genauen Dateien hängen vom Projektumfang ab.
Was passiert, wenn sich die Bauteilzeichnung ändert?
Die neue Revision identifizieren, Ihre Auswirkung auf das Formkonzept bewerten und festhalten, welche Designversion genehmigt ist.
