This technical study reviews archived simulation slides identified as left- and right-hand vertical-fin components. It uses the recorded analysis conditions to discuss filling and venting checkpoints; proposed checks below are not reported production actions.

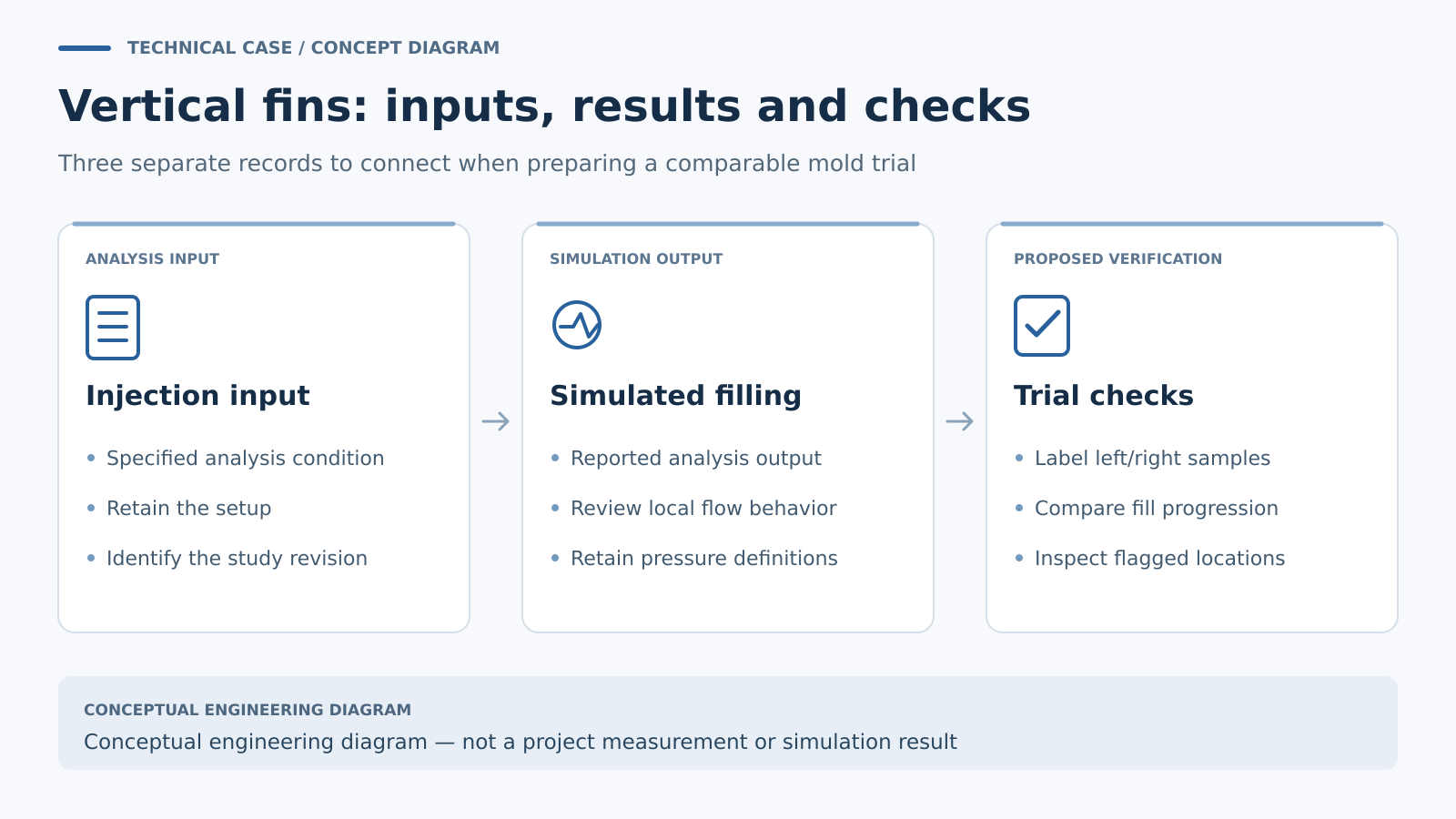

Separate the requested input from the reported fill
The archived study lists a mold-temperature input of 50°C, a melt-temperature input of 230°C and an injection-time input of 0.75 секунды. The reported simulation fill is approximately 0.77 секунды, with a pressure figure of 38.6 МПа. The slides also recommend attention to venting.
Keeping input and result separate matters. Their small numerical difference is an analysis observation, not a measured molding tolerance or proof of a repeatable production cycle. Рецензенту потребуется полный набор данных и определения результатов, прежде чем объяснять, почему два времени различаются.
Имена компонентов указывают, что объект — вертикальные ребра. Подробные выводы о толщине стенки, Положение литника или расположение полости по-прежнему требуют реальной геометрии и расположения формы. Ни одну из этих характеристик не следует восстанавливать только по имени файла.
Ищите локальное поведение в течение короткого процесса заполнения
Короткое общее время заполнения все еще может содержать области, которые развиваются по-разному. Для компонента типа ребра, Полезный обзор — это отслеживание фронта потока через реальную геометрию и определение, где прогресс замедляется, Где области заканчиваются и где воздух может оказаться захвачен.
Если чертеж содержит тонкие секции, соединенные с более толстыми путями потока, Колебания требуют особого внимания. Autodesk описывает, как поток может отдавать предпочтение более толстой секции с меньшим сопротивлением, замедляясь в более тонкой области; длительное колебание может позволить этой области застыть до полного заполнения. Это общий механизм для изучения, не дефект, установленный для этих архивных деталей. Техническая справка: Руководство Autodesk по колебаниям.
Соответствующий обзор должен сравнивать прогресс заполнения с результатами температуры, где это возможно. Если предлагается изменение впускного канала или процесса, оно должно касаться идентифицированной области и обеспечивать четкое сравнение с исходным исследованием.
Перевести заметку о вентиляции в доступные функции инструментов
Архивная рекомендация по вентиляции должна побудить к обзору прогнозируемых областей окончательного заполнения и схождения. Следующий вопрос заключается в том, обеспечивает ли фактический дизайн формы пригодный для использования путь выпуска воздуха в этих местах.
Для сопоставимого проекта, предложение вентиля должно указывать как положение со стороны полости, так и маршрут за ней. Следует также учитывать доступ для осмотра и технического обслуживания. Вентиль, который можно расположить на изображении симуляции, по-прежнему требует практической детали конструкции инструмента, с размерами, согласованными для смолы и условий формования.
Показатель давления должен быть включен в ту же проверку, с сохранением определения его результата. Его не следует рассматривать как доказательство того, что каждая локальная область заполняется должным образом, или как предписанную настройку давления для будущей машины.
Запланируйте испытание, которое может проверить прогноз
Сфокусированное испытание может использовать четко помеченные наборы образцов для сравнения наблюдаемого прогресса заполнения с выбранной версией симуляции. Где это безопасно и целесообразно, запланированная последовательность краткого заполнения может помочь выявить порядок, в котором развиваются области. Команда должна определить эту последовательность и метод её записи до испытания.
Для левых- и правых компонентов, идентификация должна оставаться видимой как на образцах, так и в записях. Осмотр тогда может сосредоточиться на характеристиках, определенных чертежом, и на местах, отмеченных в ходе анализа, включая неполное заполнение, видимые потоки или другие указанные условия поверхности.
Полезный результат — это отслеживаемое сравнение: смоделированное наблюдение, условие испытания и фактическое наблюдение образца. Любая регулировка вентиляционных отверстий, gate design or processing would then have a defined reason and a verification step.
Prepare a fin-component mold review
