Сравнивайте условия вместе с результатами
Архивное исследование корпуса определяет АБС PA-765A с входной температурой формы 50°C и входной температурой расплава 250°C. It reports a simulated fill time of 2.05 seconds and a pressure figure of 76 МПа. The report also recommends venting attention at weld-line or edge regions.
These values are useful when kept attached to their model and result definitions. Fill time describes the filling stage represented in the analysis. It cannot be used as a complete cycle-time promise. Similarly, a pressure number should be read with its plot label, location, analysis phase and modeled flow path before it is compared with a machine specification.
Review the fill pattern before ranking the pressure
For this housing, the next engineering question would be whether the modeled regions fill in a controlled sequence. A result summary alone cannot show whether one flow path advances while another hesitates, or whether a small region fills late.
Обзор должен следовать за анимацией заполнения и выявлять любые области, требующие более пристального внимания. Эти наблюдения затем могут быть сопоставлены с распределением давления и, где доступно, кривой давление-время. Autodesk отмечает, что заметные изменения в наклоне давления в месте впрыска могут быть связаны с дисбалансом заполнения и рекомендует проверять соответствующие результаты заполнения. Техническая справка: давление в месте впрыска.
Предлагаемое изменение впускного канала или желоба должно, следовательно, иметь указанную цель, например, изменение последовательности в определенной области. Сравнение должно выполняться при прочих постоянных входных данных, где это возможно, чтобы можно было понять эффект предлагаемого изменения.
Используйте соответствующую основу для значения давления
Перед использованием указанного значения 76 МПа для планирования работы машины, confirm whether the underlying result includes the part alone or additional feed-system geometry, and whether it represents end-of-fill, switchover or another defined output. The archive’s headline figure should not be assigned a more specific meaning than its supporting plot establishes.
The machine-side comparison also needs a consistent pressure basis. Plastic injection pressure and hydraulic pressure are related through the machine’s intensification ratio; the same numerical value on two differently defined displays is not necessarily equivalent. Техническая справка: Autodesk injection-pressure definition.
A practical review would also consider the selected screw configuration, available flow rate and the pressure limit applicable to the proposed setup. The aim is to define a credible trial window, with machine data supporting the comparison.
Preserve the venting question in the trial plan
The report’s venting recommendation should remain a location-specific checkpoint. Review the identified edge or weld-line regions against the mold design, then decide what observations the trial needs to capture.
A controlled first-trial record could associate fill progression, visible surface condition and measured shot behavior with each set of settings. If a problem appears, the team can compare it with the predicted location and assess a targeted adjustment. Vent geometry or processing changes would require their own recorded checks rather than an assumption that the simulation recommendation was already implemented.

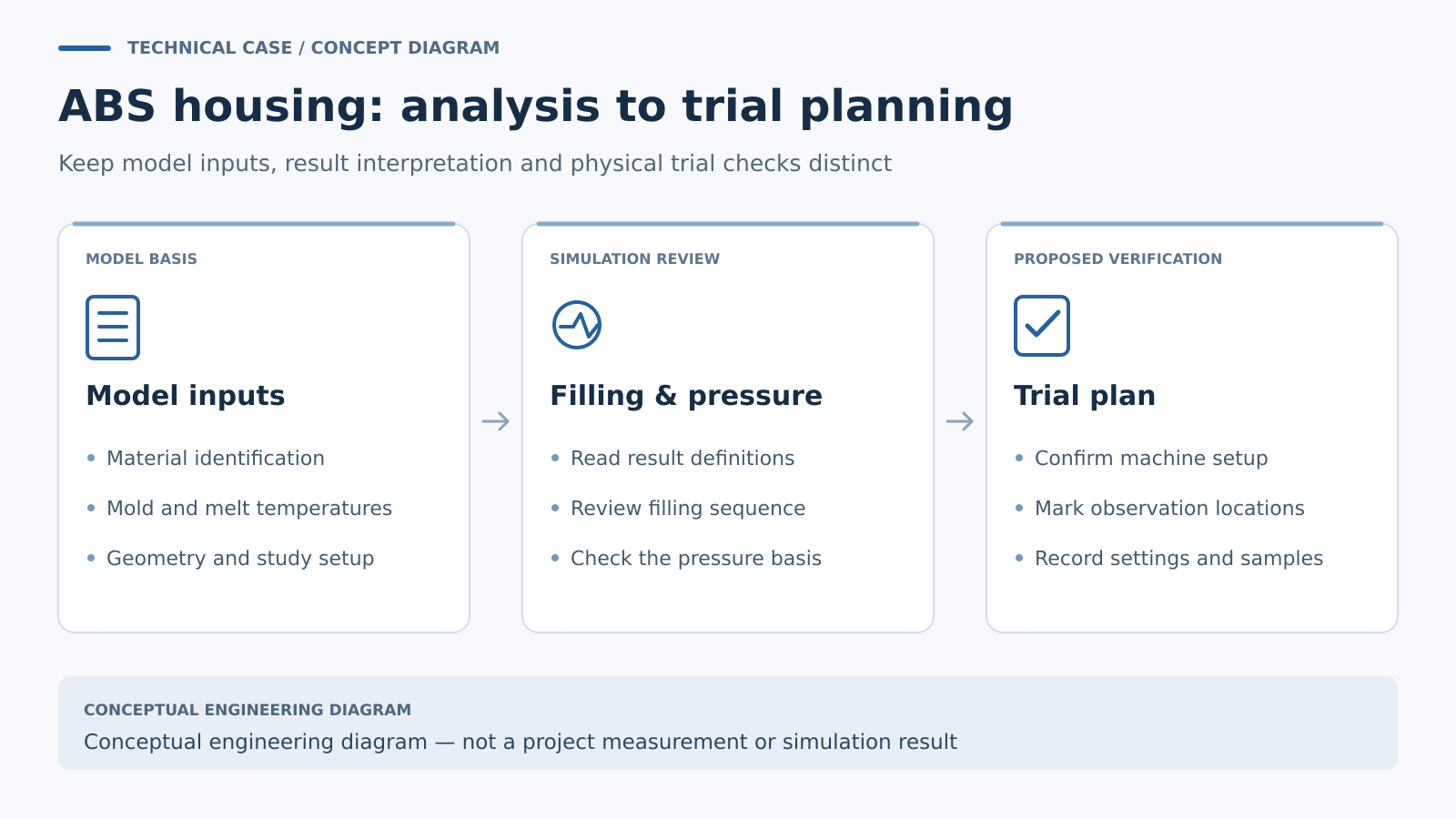

Урок из этого исследования по корпусам заключается в том, чтобы использовать числовой результат в качестве начала цепочки принятия решений: условия модели, схема заполнения, определение давления, сравнение машин и вопрос для наблюдаемого испытания.
Подготовьте запрос по корпусу и оснастке
Отправьте текущую модель, спецификация смолы, косметические и размерные приоритеты, и сведения о предусмотренной машине. Включите любой существующий отчет по моделированию с его ревизией исследования. Связаться с GPTMOLD для обсуждения обзор течения формы.
